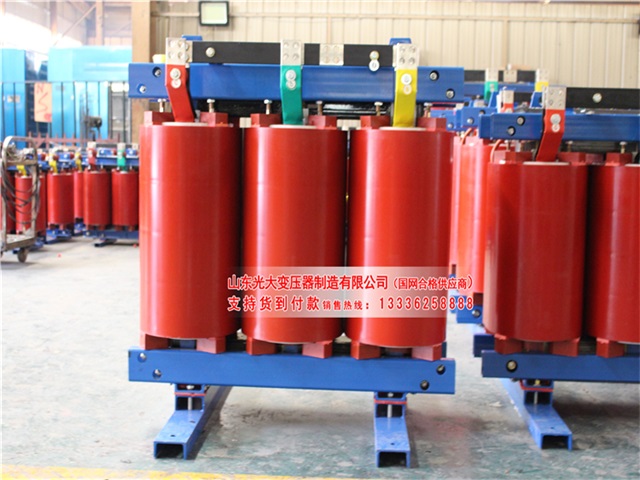

SCB10-5000KVA干式變壓器是我公司多年來采用優質材料和先進的工藝技術而生產，具有防潮、維護方便等優點，能深入負荷中心，可用于地鐵、高層建筑、機場、車站、碼頭、企業及隧道等輸配電場所。SCB10-5000KVA干式變壓器主要用于交流50—60Hz，電壓不超過2500V的各種供電場所、產品的各種輸入、輸出電壓、聯接組別、抽頭線組容量的分配，均可根據用戶要求進行精心設計與制造。

　　SCB10-5000KVA干式變壓器技術要求：

　　1.標準：GB1094-1996、GB6450-1986、GB/T10228-1997、符合DIN42523、IEC726

　　2.容量范圍：30-2500kVA

　　3.電壓等級：10kV、35kV

　　4.調壓方式：無勵磁調壓或有載調壓

　　5.分接范圍：±5%、±2×2.5%、±4×2.5%

　　6.頻率：50Hz或60Hz

　　7.相數：三相或單相

　　8.聯結組標號：Yyn0，Dyn11或其它

　　9.短路阻抗：標準阻抗(見性能參數)

　　10.海拔小于1000m，環境溫度低于40℃。超過上述使用條件時，應按照標準做相應的定額調整

　　11.高溫升：100K

　　12.冷卻方式：自冷(AN)或風冷(AF)

　　13.防護等級：IP00、IP20、IP23

　　14絕緣等級：F級

　　15.絕緣水平：

　　(1)10kV級產品工頻耐壓35kV，雷電沖擊電壓75kV

　　(2)20kV級產品工頻耐壓50kV，雷電沖擊電壓125kV

　　(3)35kV級產品工頻耐壓70kV，雷電沖擊電壓170kV

　　SCB10-5000KVA干式變壓器產品特點：

　　1.高壓繞組采用漆包銅線，低壓繞組用銅箔繞制。高壓繞組用玻璃纖維氈填充，在真空狀態下用不加填料的進口環氧樹脂澆注，固化后形成堅固的整體，機械強度好，局部放電小，可靠性高。

　　2.阻燃、防爆、不污染環境，可安裝在負荷中心。

　　3.線圈不吸潮，鐵心、夾件經過特殊工藝處理可在100%相對溫度和其它惡劣環境中運行，間斷運行無須去潮處理。

　　4.抗短路、雷電沖擊水平高。

　　5.線圈內外側樹脂絕緣層薄，散熱性能好。冷卻方式一般采用空氣自然冷卻(AN)。對于任何防護等級的變壓器都可配置風冷系統(AF)。

　　6.損耗低，節電效果好，運行經濟，可免維護。

　　7.體積小、重量輕、占地空間小、安裝方便。

　　產品使用條件

　　1、環境溫度：-15℃—+40℃ 2、海拔高度：<1000m 3、相對濕度：<90%

　　4、安裝場所無嚴重影響變壓器絕緣的氣體蒸汽、化學沉積、灰塵、污垢及其它爆炸和腐蝕性介質。

　　5、凡不符合上述規定的特殊使用條件，應由使用單位和我廠協商確定。

　　產品技術參數:

　　SCB10-5000KVA干式變壓器技術參數：

　　1、輸入電壓：380/220/690/660/1140/48/40/36V

　　2、輸出電壓：380/220/690/660/1140/48/40/36V

　　3、絕緣等級：F級，允許溫升130℃ 通常溫升55-60℃

　　4、效率：≥95%

　　5、波形失真：無附加波形失真

　　6、可長期連續長期無人值守工作 7、絕緣電阻：≥50MΩ

　　8、電氣強度：工頻正弦電壓2000V歷時一分鐘無擊穿及閃絡現象

　　9、過載能力：二倍的額定電流，維持一分鐘

　　安裝場所應無嚴重影響變壓器絕緣強度的氣體，腐蝕蒸汽，化學性沉積，污垢，導電塵埃及無其他易爆易燃易腐蝕的物質。

　　三相自偶式系列

　　型號 容量 輸入電壓 輸出電壓 (220V)電流 尺寸(W×D×H) 重量

　　SE-400KVA 3Φ380V /3Φ220V 1060*800*1200

　　電氣特性：

　　工作形式 干式自偶

　　設備效率 自偶式≥95%感應

　　額定電壓 600V以下，按客戶要求設計生產。標準品，

　　輸入3Φ380V輸出3Φ220V、200V

　　電壓變動率 ≤3%(次級端)

　　相電壓差 ≤1%(初級與次級比較)

　　聯結方式 自偶式Y/Yo

　　適用頻率 50Hz或60Hz

　　一、SCB10-5000KVA干式變壓器功能特點：

　　安全，難燃防火，無污染，可直接安裝在負荷中心。免維護、安裝簡便、綜合運行成本低。防潮性能好，可在100%濕度下正常運行，停運后不經預干燥即可投入運行。損耗低，局部放電量低、噪音小、散熱能力強，強迫風冷條件下可以150%額定負載運行。配備有完善的溫度保護控制系統，為變壓器安全運行提供可靠保障。可靠性高。據對已經投入運行的產品的運行研究，產品的可靠性指標已經達到國際先進水平。

　　二、SCB10-5000KVA干式變壓器應用范圍：

　　產品的承受熱沖擊能力強、過負載能力大、難燃、防火性能高、對濕度，灰塵不敏感等優勢，造就了其廣泛的適應性。

　　適宜用于防火要求高，負荷波動大以及污穢潮濕的惡劣環境中。如：機場、地鐵、發電廠、冶金、醫院、高層、購物中心、居民密集區、石化、核電、核潛艇等重要場所。它是理想的供配電設備。
